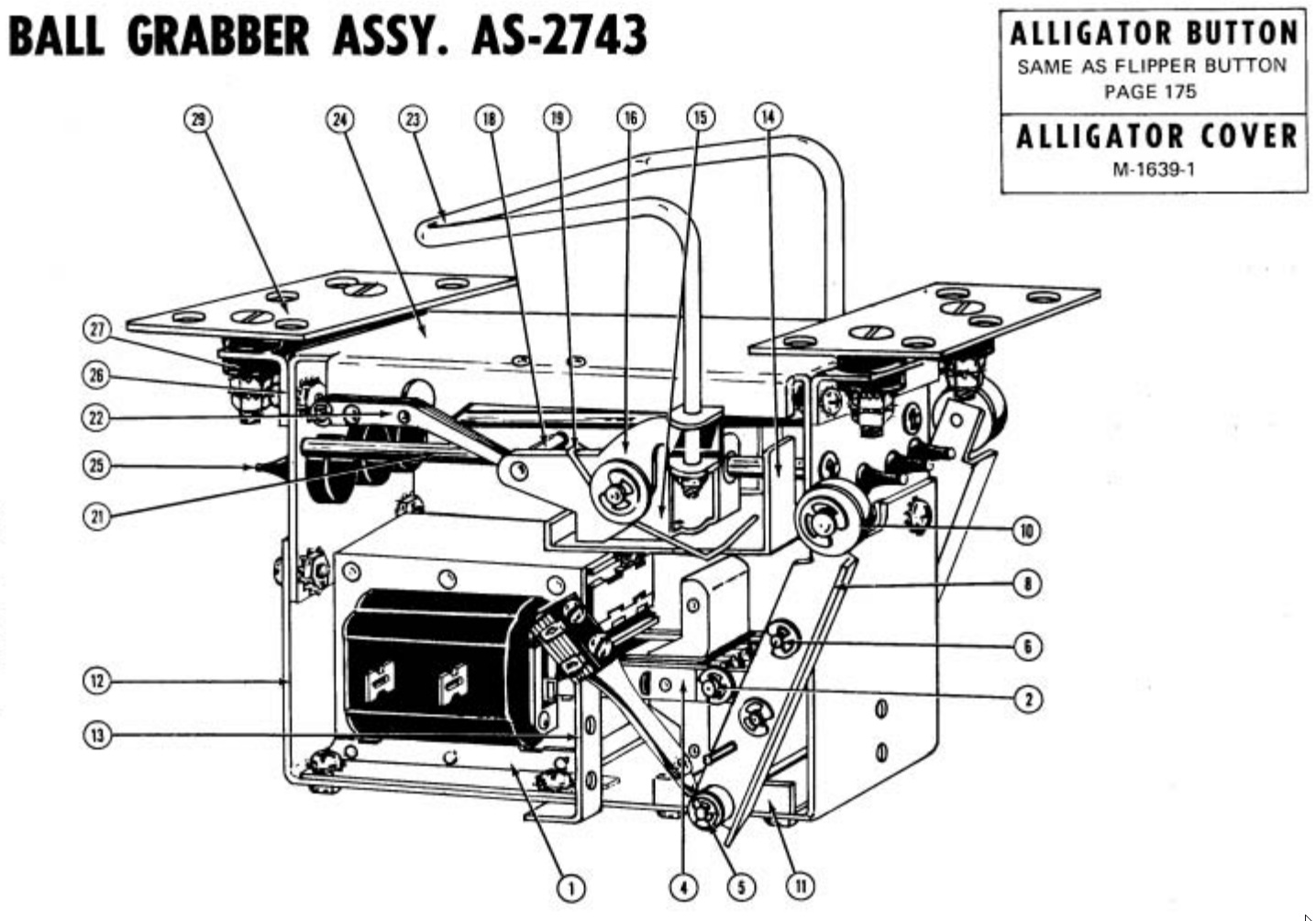

NIP IT (Bally) Ball grabber assembly
#AS-2743
Bally NIP IT Alligator ball grabber assembly bracket.
Reference:

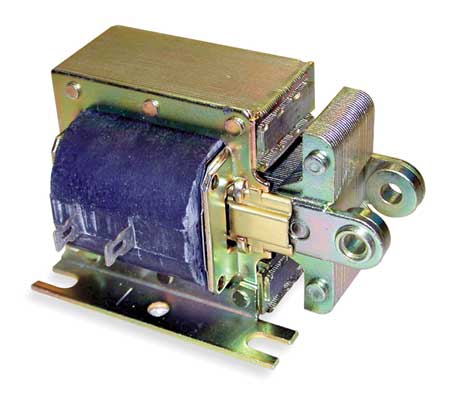

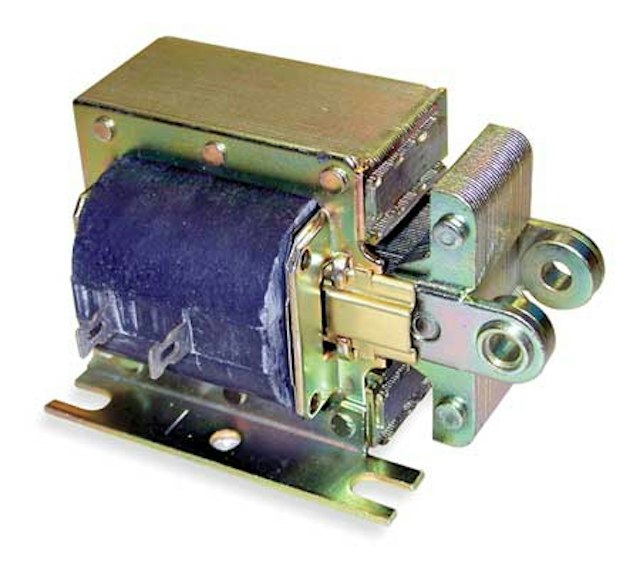

- 1. E-184-276 Solenoid SECURED TO SOLENOID BRACKET BY
4 Lock washer, External. .. M-1700
4 Nut. ................ N-01032-2112
4 Screw ............... LSPR-01032-1106 - 2. S-739-208 Pin, Link
- 3. Split Spacer NOT VISIBLE IN SKETCH ENCASES ITEM 2,
- 4. P-1973-299 Link (4 used)
- 5. S-739-207 Pin, Pivot
- 6. S-181-70 Pin. Connector Link (2 used)
- 7. R-111-40 Grommet (4 used) NOT VISIBLE IN SKETCH ENCASE ITEM 6, ABOVE
- 8. A-3573 Pivot Arm & Stud assembly. Cam & Stud assembly VISIBLE IN SKETCH..... A-3576-3
- 9. A-3576-2 Pivot Arm & Stud assembly on opposite side of assembly from item 8, above
- 10. S-2087 Roller (2 used)
- 11. P-7812 Bracket, pivot secured to solenoid bracket by
4 Lockwasher. External ... M-17008
4 Nut. ................ N-00832-2112
4 Screw ............... LSPR-00832-1106 - 12. P-7810 Bracket, Solenoid
- 13. AS-982-892
Bracket P-126-672
Screw (2 used) .......... MSSR-00540-11
Switch ................ ASW-A2024
Switch Plate. ........... P-137-5
SECURED BY SAME FASTENERS WHICH SECURE SOLENOID above. ... M-1481-42 - 14. P-7811 carriage
- 15. A-3571 bearing bracket & stud (2 used) EACH SECURED TO CARRIAGE BY 3 OF EACH FASTENER WHICH SECURES ITEM 11, ABOVE
- 16. A-3572 grab arm bracket & hub VISIBLE IN SKETCH.
- 17. A-3572-1 grab arm bracket & hub assembly ON OPPOSITE SlDE OF ASSY. FROM ITEM 16, ABOVE
- 18. 5-231-787 bushing, nylon
- 19. SP-256 spring, torsion
- 20. SP-100-306 spring. extension
NOT VISIBLE IN SKETCH ATTACHED TO UNDER SlDE OF ITEM 14, ABOVE
Pin, guide (2 used) - 21. S-739-196
- 22. A-3573 cam & stud
- 23. M-1597 ball grab arm
SECURED TO ITEMS 16.17 ABOVE BY
2 Lockwasher, split. M-1705-6
2 Screw, Torq patch, hexagon head. slotted 6-32 x 3/8- 24. A-3570 mounting bracket & stud SECURED TO SOLENOID BRACKET BY MEANS USED TO SECURE ITEM 11. ABOVE
- 25. R-231-14 plug bumper (6 used)
- 26. P-6665-326 bracket. Mounting (2 used) SECURED TO ITEM 24, ABOVE BY MEANS USED TO SECURE ITEM 11, ABOVE
- 27. R-111-7 grommet (4 used)
- 28. S-231-658 bushing (4 used) NOT VISIBLE IN SKETCH
INSIDE OF ITEM 27, ABOVE
Miscellaneous components not all visible in sketch:
C-537-3 Nyliner (6 used).
retaining ring IDENTIFIED BY DIAMETER OF SHAFT FOR WHICH EACH RING IS DESIGNED
3/32 in. (1 used). ........ P-6316-1
1/8 in. (1 used). ......... P-2891-2
3/16 in. (18 used) ....... P-6316-4
1/4 in. (2 used). ......... P-6316-6
Washer
5/B in. dia. (2 used) ......... P-801-514
11/16 In. dia. (2 used). ...... P-801-581
Plain (4 used). ............. PW-008-12
- 24. A-3570 mounting bracket & stud SECURED TO SOLENOID BRACKET BY MEANS USED TO SECURE ITEM 11. ABOVE
2 lb
