GILLIGAN'S ISLAND (Bally) Isle lock mech
#A-14651

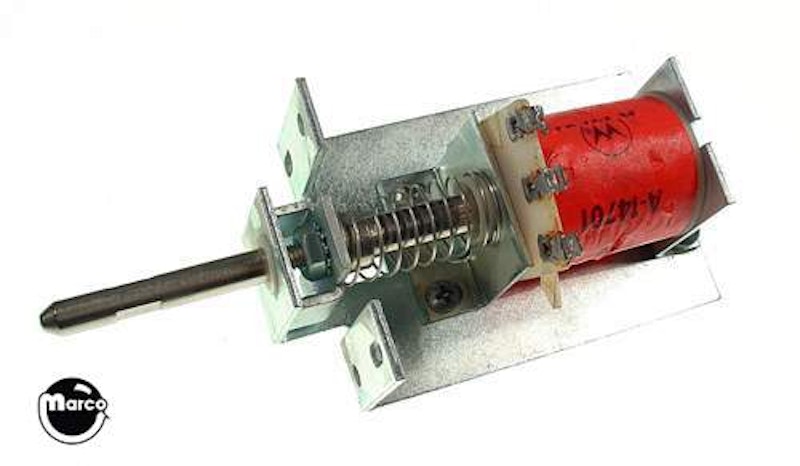

Bally GILLIGANS ISLAND pinball machine isle lock mechanism assembly.
Includes bracket, A-14701 coil, coil stop, spring, switch, and plunger.
Ships un-assembled
Reference:
- A-14651
- 01-10206 (1) bracket isle lock mechanism
- 01-10224 (1) bracket limit & switch actuator

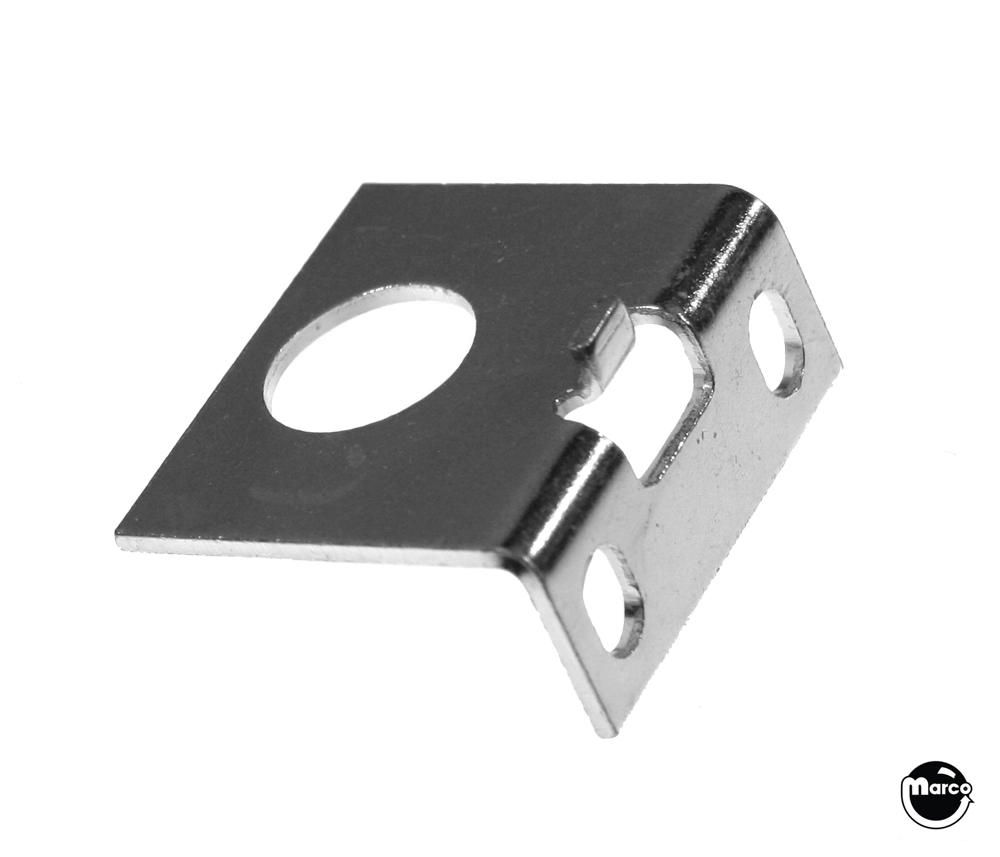

- 01-10225 (1) bracket coil mtg
- 01-8240 (1) plate-nut #2-56
- 01-8600 (1) insulator
- 02-4302 (1) plunger threaded
- 02-4541 (1) pin-isle lock
- 03-7066 (1) tubing-coil
- 10-399 (1) spring-compression
- 20-8790 (1) nyliner bearing
- 4002-01105-07 (2) ms 2-56x7/16 p-ph-s
- 4010-01008-06 (2) ms 10-32X3/8 p-ph-n
- 4106-01012-04 (2) sms #6-32x1/4 pph-rlk
- 4410-01129-00 (1) nut 10-32 keps unf
- 4701-00004-00 (2) lw #10 split
- 5070-09054-00 (1) diode-1N4004 1.0a
- 5647-12693-07 (1) switch sub mini micro
- A-10821 (1) flipper stop bracket
- A-14701 (1) coil assy
10.41 oz
